MDS电动集装箱升降机 - 高效、安全、便捷的集装箱装卸系统

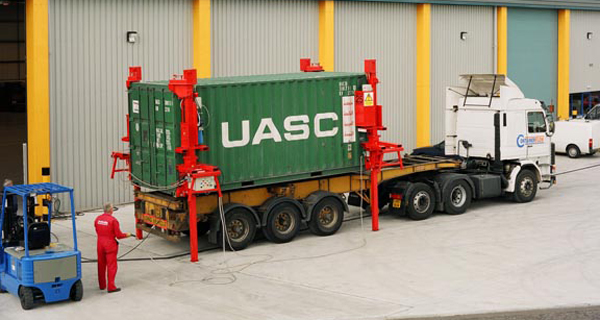

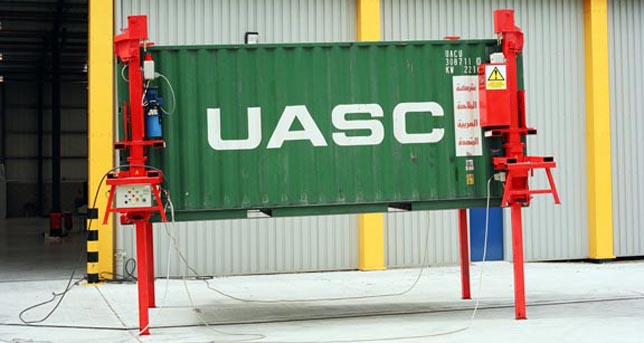

1. 集装箱升降机可以将35吨重满载集装箱从卡车卸载至地面，或从地面装载至卡车，操作非常便捷，安全可靠。

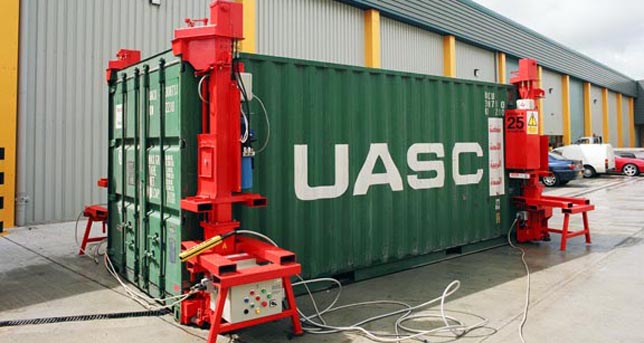

2. 系统包含4台独立升降支架，每台支架都安装液压提升油缸。

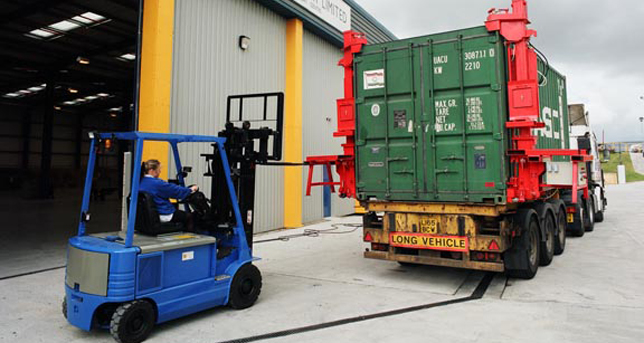

3. 仅需1台 4000磅（1814kg）的叉车即可将支架固定至集装箱的铸件上。

4. 支架可调节，适用于任意一台2.5米或2.9米高度集装箱。

5. 通过顶角和底角铸件，可以锁定集装箱和支架；若锁具未正确安装，主控制支架的警告灯会不停闪烁报警。

6. 系统通过仓库干线供电或安装于主控制支架上的便携式发电机供电。

7. 系统通过一台8键弹簧按钮便携式无线遥控器控制升降支架的作业。

8. 系统仅在移动按钮和方向按钮按下后，才会发生升降运动，否则保持静止锁定状态。

9. 每台支架可单独控制，以确保集装箱在非水平地面保持水平平衡。

操作系统
型号 MDS 16/35
颜色 红

最大安全工作负荷（系统）

35 000 KG (35吨）
最大安全工作负荷 (每个起升支架)
8750kg
电源供应
80 / 440 Volts, 50 Hz
手持遥控器 / 控制线路电压
24 Volts DC
液力动力装置操作电压
380 / 440 Volts AC
液压操作压力(PRV setting)
210 Bar (3050 p.s.i.)
操作条件 / 保护等级
防风雨– IP55
安全操作警告 (倾斜角度 – 水平位置)
± 2 度
安全操作中断(倾斜角度 – 水平位置)
± 8 度

升降支架的整体尺寸

宽 (整体)
870 mm
深 (整体)
1170 mm
宽 (不含脚凳)
700 mm
深 (不含脚凳)
535 mm
高度 (系统非运行状态)
2,940 mm
高度 (with raised 9’6” container)
4,700 mm
重量 (每条支架重量)
635 kg


叉车要求

叉车装载正面 (610 mm 负荷中心)
540 kg
叉车装载侧面 (610 mm 负荷中心)
325 kg
起升能力
680 kg
起升中心
510 mm
起升高度 (with 8’6” container)
2440 mm
起升高度 (with 9’6” container)
2745 mm

客户



产品手册下载：

• 下载MDS电动集装箱升降机产品手册
